      今天為大家講解一下 總線電纜，也就是自動化行業上比較常用的現場總線，同時卡爾德品牌也是做得很好的幾款電纜線材。

現場總線的定義：

        現場總線（Field bus）是近年來迅速發展起來的一種工業數據總線，它主要解決工業現場的智能化儀器儀表、控制器、執行機構等現場設備間的數字通信以及這些現場控制設備和高級控制系統之間的信息傳遞問題。由于現場總線具有簡單、可靠、經濟實用等一系列突出的優點，因而受到了許多標準團體和計算機廠商的高度重視。它是一種工業數據總線，是自動化領域中底層數據通信網絡。

       總線電纜在工業一般有三類：Profibus、ProfiNet、CC-Link。我來簡單講解一下。

一.Profibus

                    -適用于紡織、樓宇自動化、可編程控制器、低壓開關等

       市場上一般用得是Profibus-DP總線，那我們講一下Profibus-DP。

特點：2芯*24AW帶有編織屏蔽層，采用PE芯線絕緣（發泡PE）

特性阻抗150±15Ω（每類總線特性阻抗要求不同）

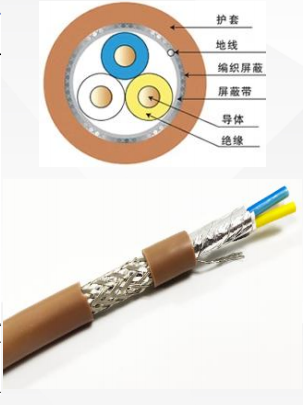

Profibus-DP總線電纜

二、ProfiNet

       Profinet是一種較新的，基于以太網的工業通訊協議，Profinet使用的物理接口是一個標準的RJ-45以太網插口。也是現今市面上用得最多的總線電纜之一

特點：4芯*22AW帶有編織屏蔽層，采用PE芯線絕緣,有中層護套芯絞和雙絞系列。

特性阻抗100±15Ω（每類總線特性阻抗要求不同）

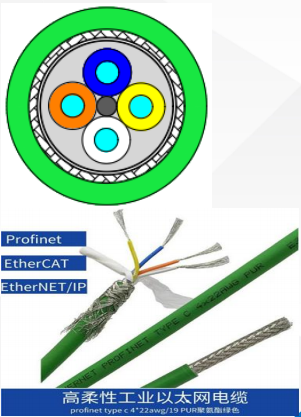

ProfiNet總線電纜

三、CC-Link

       CC-Link是Control&Communication Link（控制與通信鏈路系統）的縮寫，在1996年11月，由日本三菱電機為主導的多家公司推出，其增長勢頭迅猛，在亞洲占有較大份額。在其系統中，可以將控制和信息數據同是以10Mbit/s高速傳送至現場網絡，具有性能卓越、使用簡單、應用廣泛、節省成本等優點。其不僅解決了工業現場配線復雜的問題，同時具有優異的抗噪性能和兼容性。

特點：3芯*20AW帶有編織屏蔽層，采用PE芯線絕緣（發泡PE）

特性阻抗110±15Ω（每類總線特性阻抗要求不同）

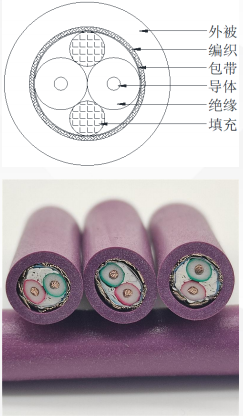

CC-Link總線電纜
