大家好，我是卡爾德線纜曾先生，今天給大家講解的是拖鏈電纜安裝規范

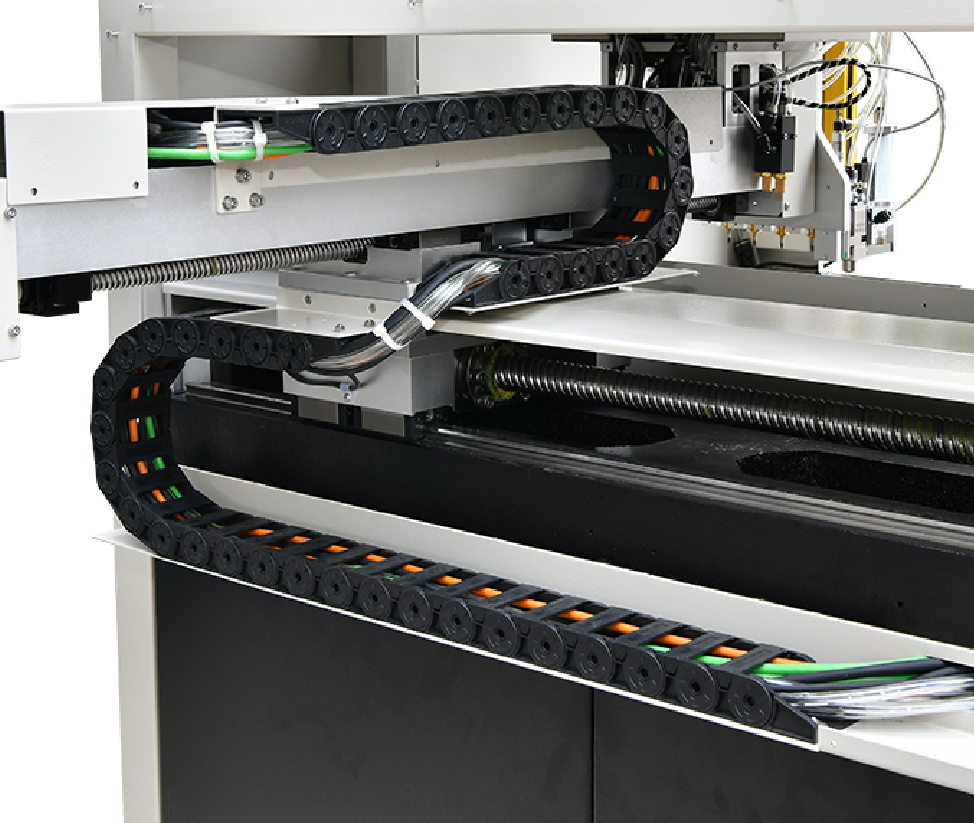

       拖鏈中的高柔性控制電纜在控制和動力方面肩負著重要的使命，在拖鏈中它必須與其它部件保持同步。更進一步的說，在電纜拖鏈中的電纜和保護管的安裝必須特別仔細,有效的使用依賴于精確的安裝，以下是必須注意的幾點:

1、扁平電纜和圓電纜混合裝在拖鏈中時，電纜之間必須松散安裝。電纜兩邊必須安裝固定件，盡量避免在旁邊安裝不同尺寸的圓電纜。如果由于空間有限，需要將一根電纜安排在另一根電纜之上,那么應當安裝隔板和隔架。

2、電纜應當與隔板、隔架或有單獨孔的固定裝置一起安裝，這樣電纜就可以在拖鏈中自由移動。電纜和隔架的空間間隙至少應為電纜直徑的10%。

3、應時常確認電纜可以跟隨拖鏈移動，而沒有強制力。

4、如果電纜以分層的形式安裝在拖鏈中,當拖鏈改變方向時，電纜間不會發生相互阻塞。

5、電纜在安裝至拖鏈時,不能扭曲或者卷曲，電纜必須從電纜盤或者卷筒上旋轉打開，不能從頂端扭絞地抽取。在安裝前,電纜必須直線放置,無扭曲,電纜必須有整個的長度10%的余量，這樣放置在拖鏈中就不會扭曲。

6、為了敷設外徑少于10mm的多芯高柔性電纜，我們建議使用導引管，電纜必須松散地安放,然后將導引管與拖鏈相結合。導引管的截面積必須大于所有電纜截面積之和。對于自由移動的管子,必須安裝導引管或隔板。

7、如果拖鏈中有液壓管,那么它可以在不中斷拖鏈系統運行的情況下，在交邊負載下應當可以擴大或縮小。

8、為了保持拖鏈在運行中保持平衡,必須保證電纜重量均勻分布，較重的位于兩邊,較輕的位于中間。所有電纜必須安全地固定在拖鏈的一端，這樣可以確保電纜可以與其它裝置安全地移動到另一端。如果有可能,盡量不要使用多層結構的電纜(即多余25芯的電纜)，但可以將所需的芯線分配到多根電纜中。

       相信大家對拖鏈電纜安裝有一定了解吧，需要電纜請咨詢卡爾德選型工程曾先生 13925820737
