大家好,我是東莞卡爾德線纜曾先生!我們公司作為拖鏈電纜、高柔性電纜的生產廠家,一直以來從事著特種電纜的研發生產。下面和大家聊一下關于高柔性電纜中屏蔽層的一些知識。
首先,我們要了解什么是屏蔽層,屏蔽層在電纜中起到什么作用。
什么屏蔽層?在拖鏈電纜或柔性電纜里能作為屏蔽層且還到屏蔽效果的一般有兩種材料。分別是 鋁箔和編織銅絲網。
鋁箔屏蔽層通常使用薄鋁,附著在聚酯材料的載體上,以增加強度,使其更加堅固。鋁箔可以為導線提供全面的包裹覆蓋。但是由于它很薄,它的屏蔽效果沒有編織銅絲網效果好。特別是在連接到連接器時。所以一般情況下,整個金屬箔屏蔽層不會接地。

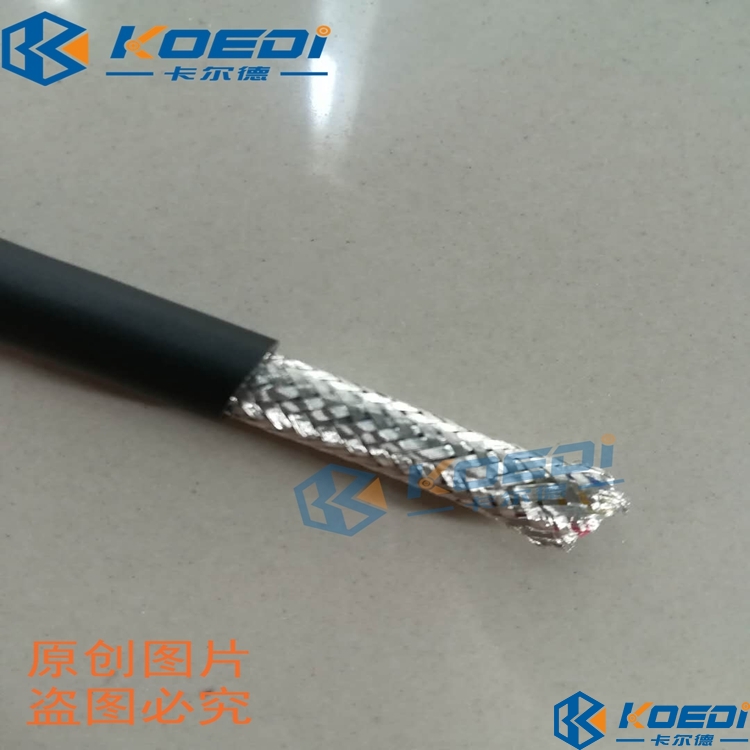

編織銅絲網屏蔽層,通常由裸銅線或鍍錫銅線編織而成。它為電磁噪聲提供了低阻抗接地路徑,使用連接器時可以通過壓接或焊接連接,較為方便。因?yàn)椴捎貌牧吓c工藝不同以及可以接地方式,它的屏蔽效果更優于鋁箔屏蔽。編織網屏蔽不能提供全面的覆蓋率,因?yàn)樗鼈冊趯?dǎo)線表面的覆蓋總是有一些小縫隙。編織網通??梢愿鶕?jù)編織的緊密性提供60%~95%的光學覆蓋率。但一般來說,對于固定敷設的電纜,60%-70%的屏蔽覆蓋就足夠了,在拖鏈?zhǔn)褂弥袝?huì)加強到80%-95%。
屏蔽層在電纜中起到什么作用?
在電纜中,屏蔽層可以有效可減少輻射,防止信息被竊聽,也可阻止外部電磁干擾的進入,阻止內電場影響外部設備,以及承載短路電流,和在高強度拖鏈運動時保護內部導體受力。特別在工業通信電纜(工業網線電纜)及信號反饋電纜(伺服編碼器電纜)上采用的是雙絞屏蔽結構,這樣更有效的提高傳輸速率和防止信號對沖電纜受干擾等因素。

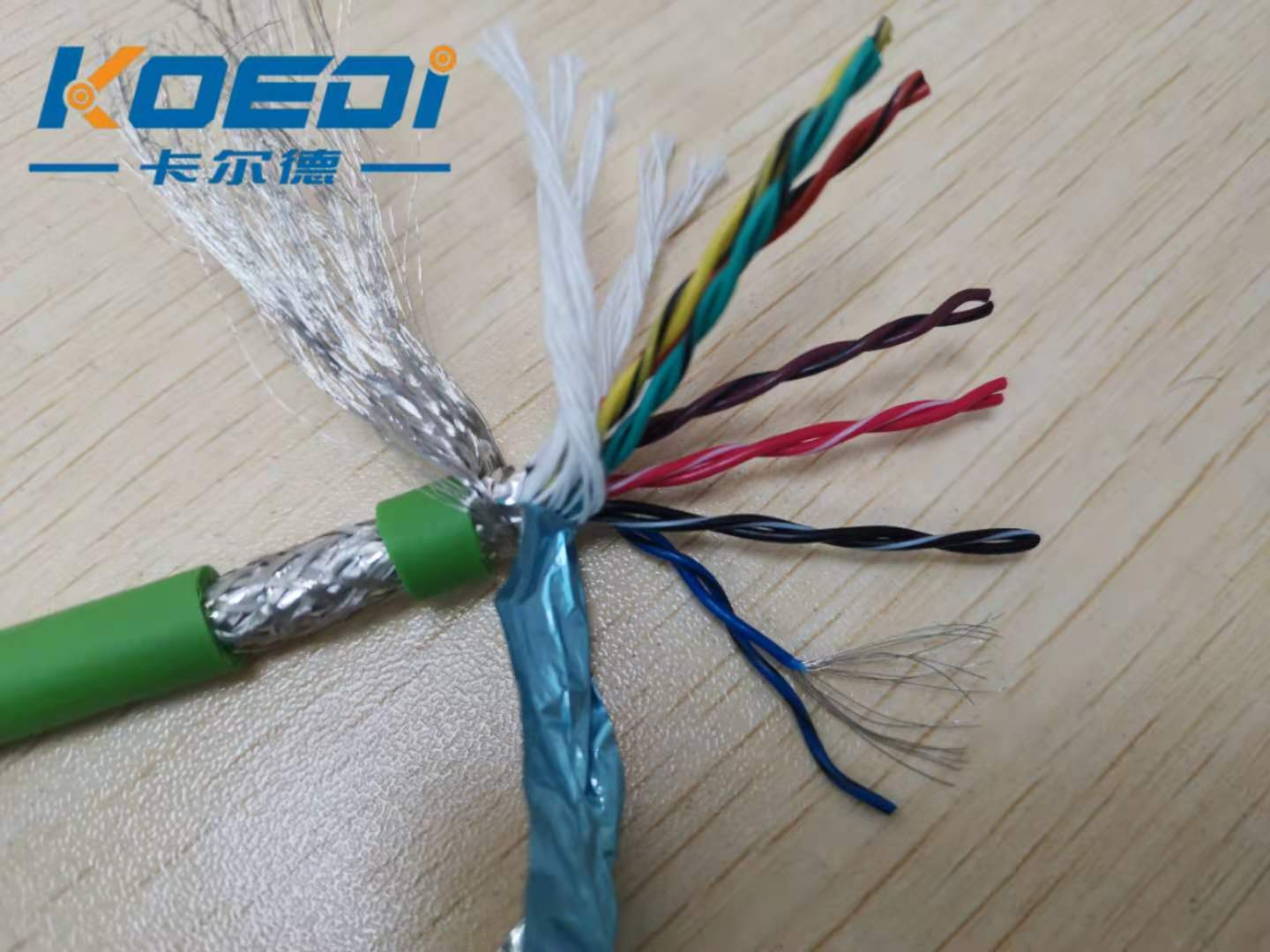

在大型高速拖鏈運動的設備中,是不建議使用鋁箔層的,第一個是屏蔽效果不夠,第二是鋁箔在高速運動中容易折斷,會影響抗干擾及損傷絕緣層,所以高柔拖鏈電纜一般是提高編織屏蔽率。在固定敷設或慢速度拖鏈中,也可以結合鋁箔和編織網屏蔽,這樣就可以有提升抗干擾能力。
